各種同步帶輪的計算公式

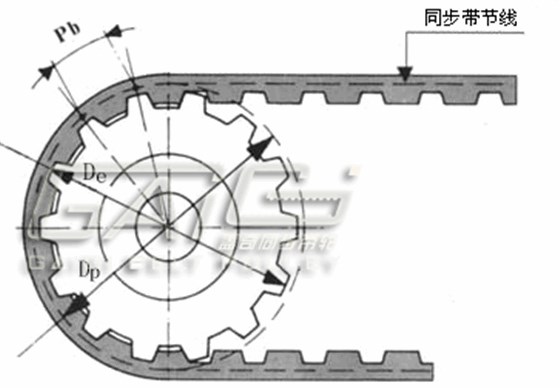

同步帶輪的節圓直徑Dp計算：
Dp=Pb×Z/∏
Dp： 節徑
Z ： 齒數
∏： 圓周率
同步帶輪實際外圓直徑De計算：
De= Dp-2δ
Dp：節徑
δ：節頂距
表一：2δ數據表
| 型號 | MXL | XXL | XL | L | H | XH | XXH | T2.5 | T5 | T10 | T20 |
| 2δ | 0.508 | 0.508 | 0.508 | 0.762 | 1.372 | 2.794 | 3.048 | 0.6 | 1.0 | 2.0 | 3.0 |
| 型號 | 3M | 5M | 8M | 14M | 20M | S2M | S3M | S4.5M | S5M | S8M | S14M |
| 2δ | 0.762 | 1.14 | 1.372 | 2.79 | 4.32 | 0.508 | 0.762 | 0.762 | 0.96 | 1.372 | 2.79 |

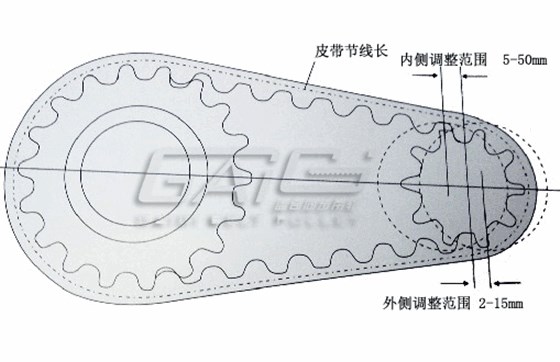

同步帶輪中心距及同步帶節線長計算
L’ ：近似皮帶節線長
C ： 兩軸的中心距
Dp ： 大帶輪的節徑
dp ： 小帶輪節徑
中心距的確定
B= L – 1.57 (Dp + dp)
L： 皮帶節線長
